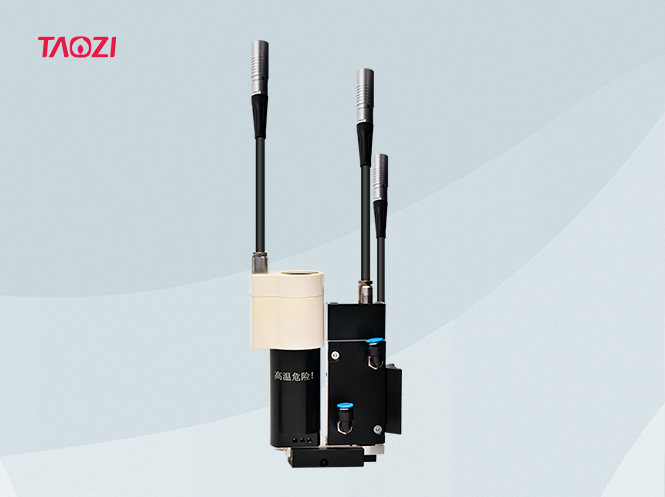

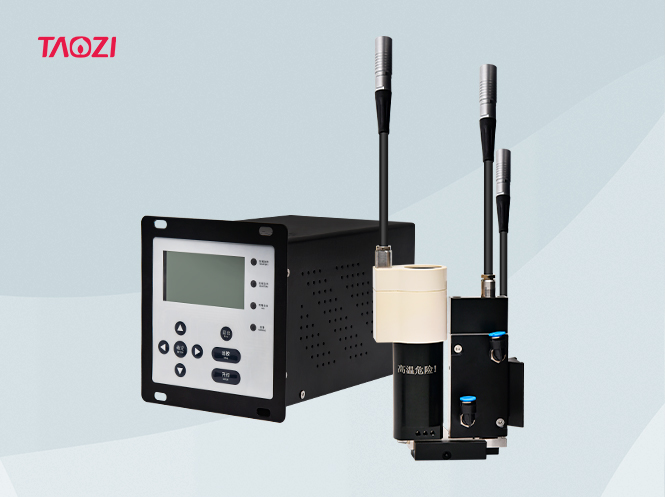

壓電噴射閥
壓電精密點膠噴射閥是一款基於壓電逆效應方式非接觸形式的噴射點膠閥，可適用於各類膠水點膠應用，如UV膠點膠、熱熔膠點膠，IC元器件封裝點膠，底部填充膠點膠，密封膠路徑點膠，表麵塗覆工藝等，可以實現各類膠粘劑的流量可控、高速點膠作業。壓電閥既能實現小到80微米的狹窄空間，又能搭載自動化點膠平台在指定位置完成 0.001mg （1nL）級別的精準點膠。壓電噴射閥可自由配合各種係列自動化點膠平台，在電子封裝行業、LED 行業、生命科技以及其他需要高精度、高效率及有空間限製的場合為客戶帶來最大化經濟效益。
UV膠點膠、熱熔膠點膠，IC元器件封裝點膠，底部填充膠點膠，密封膠路徑點膠，表麵塗覆工藝等
產品參數

TZ-F501噴射閥優(you) 勢：


  • 基於(yu) 壓電技術的高精度噴射點膠，適用UV、熱熔膠、Underfill膠水、錫膏、銀漿等應用

  • 最小膠量1nl,可噴射0.08mm狹小縫隙中,也可在不平坦表麵噴膠

  • 高速噴膠,最高可達到800次/秒的點膠頻率

  • 脈衝(chong) 控製,可多種參數模式切換，也可自動校準膠量

  • ADJ噴嘴校準功能，方便更換噴嘴後撞針與(yu) 噴嘴位置能夠快速調節到位，保證閥體(ti) 生產(chan) 一致性




應用行業(ye) ：

3C消費電子

手機殼體(ti) 組裝、觸摸屏模組、LCD、鏡頭模組、麥克風粘接、防護性點膠等。

汽車航天

飛機座艙，車身噴塗，測量儀(yi) 表，傳(chuan) 感器，儀(yi) 表盤、傳(chuan) 動裝罟，電機係統，燃料係統，RTV元器件加固，FCU散熱膠。發動機缸蓋和水箱密封，軸承潤滑脂點塗，傳(chuan) 感器灌封 PCB板Coating等。

麵板燈

LCD、AMOLED、側(ce) 加強、水膠粘接、FPC補強、三防漆、密封圍壩、接口密封、填充等

半導體(ti)

圍壩工藝，固品點銀膠、LED點膠、underfill工藝、qlobtop封裝、COB封裝等

微電子

點紅膠、錫育、點三防膠、元器件引腳包裝等

生物技術

半導體(ti) 導管噴塗、隱形眼鏡、薄膜、起搏器 、真空采血管、生物酶精確加樣及分裝




　




參數表格：

壓電噴射閥性能參數

工作頻率

0~800cycle/s

供料壓力

0～45 Psi

最小點徑

0.15mm

粘度範圍

1～300000cps

壓電噴射閥結構參數

外形尺寸

101.5*73.5*29mm

重量

650g

供料接頭

魯爾接頭

可接針筒規格

30CC

冷卻氣管規格

6mm氣管

壓電封裝模塊

不鏽鋼

流道模塊

不鏽鋼

撞針

鎢鋼

噴嘴

鎢鋼

流體(ti) 密封圈

聚四氟乙烯

其他O 型圈

氟橡膠

加熱塊

鋁合金

噴嘴加熱棒規格

24V（DC）40W

膠桶加熱棒規格

220V（AC）40W 2支

噴嘴加熱溫度範圍

0~160℃

針筒加熱範圍

0~160℃






樣品圖片
3C電子行業
3C電子行業
TWS藍牙耳機行業
TWS藍牙耳機行業
SMT貼片行業
SMT貼片行業
新能源汽車行業
新能源汽車行業
相關產品
壓電噴射閥
壓電精密點膠噴射閥是一款基於壓電逆效應方式非接觸形式的噴射點膠閥，可適用於各類膠水點膠應用，如UV膠點膠、熱熔膠點膠，IC元器件封裝點膠，底部填充膠點膠，密封膠路徑點膠，表麵塗覆工藝等，可以實現各類膠粘劑的流量可控、高速點膠作業。壓電閥既能實現小到80微米的狹窄空間，又能搭載自動化點膠平台在指定位置完成 0.001mg （1nL）級別的精準點膠。壓電噴射閥可自由配合各種係列自動化點膠平台，在電子封裝行業、LED 行業、生命科技以及其他需要高精度、高效率及有空間限製的場合為客戶帶來最大化經濟效益。

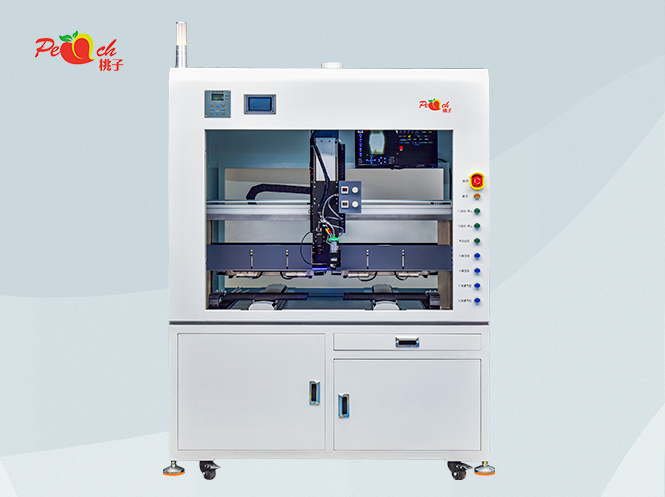

五軸聯動旋轉視覺點膠機
機器特點： 1.落地式一體機架 2. 支持五軸聯動點膠,三維點膠無死角 3.自主研發五軸智能控製係統，CCD視覺自動定位 4.自動稱重係統, 激光測高係統、輔助以針頭自動清潔裝置 5.MES上傳功能 6.3D在線編輯軌跡，可自動導圖 7.WINDOWS 7中文操作界麵，易學易懂 8.視覺點膠機具有點，線，麵，弧，圓，不規則曲線連續補間及多軸聯動等功能

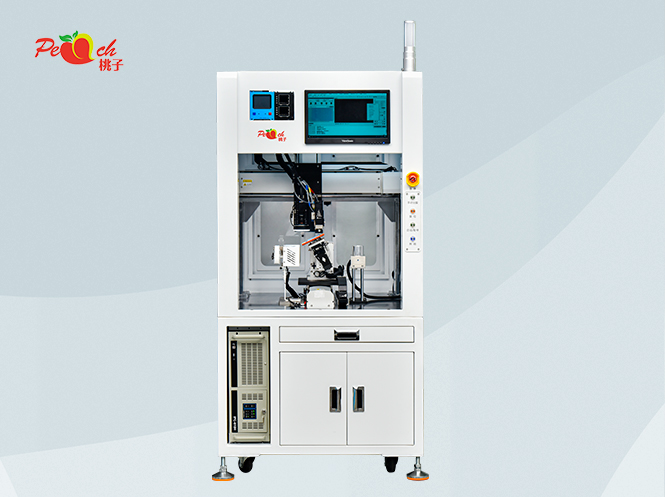

落地視覺UV固化噴射點膠機
機器特點： 1.高效---雙平台交替點膠，同時LED燈UV固化 2.高速---高精密絲杆+伺服電機驅動 3.高精度---CCD視覺定位 4.在線化---可搭載機械手實現自動上下料 5.穩定性---精密壓電噴射閥，最小2nl/

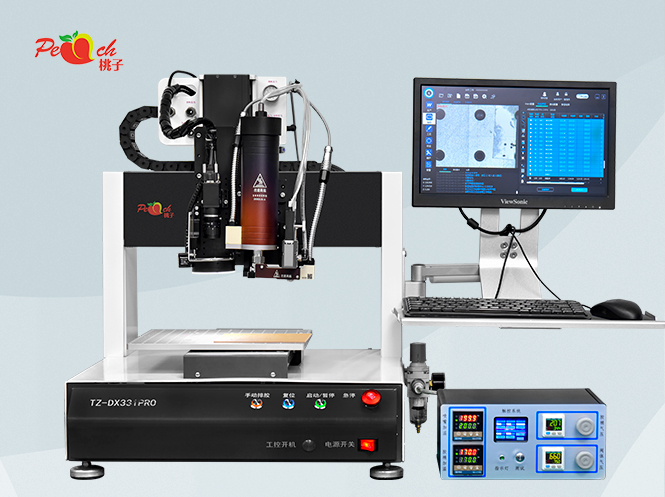

噴射閥視覺熱熔膠點膠機
機器特點: 1.非接觸式點膠，最小點膠線徑0.2mm 2.視覺定位點膠，精度高 3.獨立開模，鈑金模鑄結構，外觀美觀 4.溫度均勻，溫度偏差±1℃ 5.點膠速度，點膠膠量可單獨設置 6.可選不同容量熱熔點膠頭 7.出膠流暢，斷膠幹脆，不拉絲 8.3D膠路檢測係統（溢膠、斷膠、缺膠、未點膠檢測）
CCD視覺高速噴射點膠機
機器特點: 1.壓電陶瓷噴射閥，非接觸式點膠，精準控膠 2.可實現多種產品點膠功能，點、線、圓弧、圓 3.視覺識別定位，精度高 4.3D膠路檢測係統（溢膠、斷膠、缺膠、未點膠檢測） 5.數據上傳MES功能 6.自動對針、自動擦膠

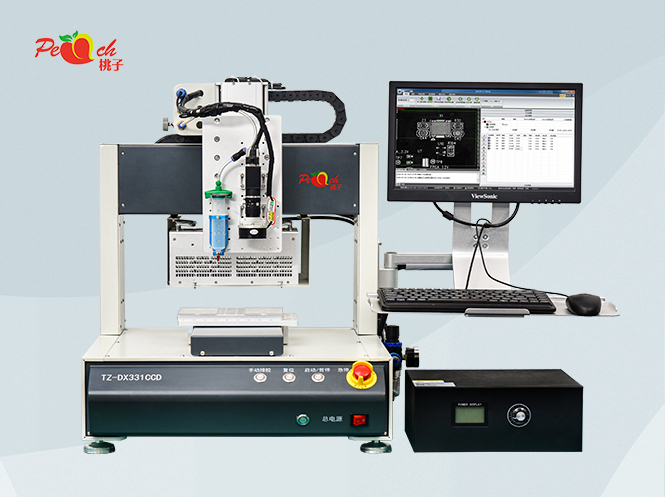

CCD視覺UV固化點膠機
