PCB塗覆檢測流水線
設備介紹：在線式全自動塗覆線，可單閥、雙閥塗覆、AOI自動檢測塗覆效果、自動存板，可選擇視覺定位，整板塗覆或選擇性塗覆。
優勢：全套自動化解決方案、高效，與全球領先的塗覆裝配工藝相同，身份識別、程序自動化調用、防呆、數據統計等功能，實現製造智能化。
自動塗覆機
產品參數

機器特點：

全套自動化解決(jue) 方案、高效，與(yu) 全球領先的塗覆裝配工藝相同

身份識別、程序自動化調用、防呆、數據統計等功能

實現製造智能化。


係統介紹：

在線式全自動塗覆線，可單閥、雙閥塗覆、AOI自動檢測塗覆效果、自動存板，可選擇視覺定位，整板塗覆或選擇性塗覆。



設備說明：

1.布局為(wei) 總尺寸，單台機的詳細尺寸在分項明細表裏有呈現。

2.三防塗覆機，流水線有兩(liang) 段動力，獨立控製，獨立待料區，在噴塗機工作的時候，不會(hui) 有進料的可能，產(chan) 品噴塗完成，才會(hui) 給要料信號，產(chan) 品在待料取移至噴塗工作位。



項次

名稱及規格

單位

數量

外形尺寸

備注

一

塗覆機

台

1

 L=1100mm W=1300mm H=1700mm

高度 900 ± 20mm

二

接駁台

台

2

L=500mm W=900mm H=1100mm

高度 900 ± 20mm

三

AOI檢測機

台

1

L=1100mm W=1300mm H=1700mm

高度 900 ± 20mm

四

存板機

台

1

L=800mm W=800mm H=1500mm

高度 900 ± 20mm


參數表格：


噴塗機技術要求

序號

設備

參數項目

技術要求

備注

1


軌道尺寸

50*50mm-600*600mm（軌道寬度必須可調性）

√

2

軌道模式

采用不鏽鋼坦克鏈，雙層軌道往返設計

√

3

設計模式

線體(ti) 各設備功能獨立性拚接模式，各自標準smema線接口

√

4

開關(guan) 、繼電器

采用知名大品牌

√

5

馬達品牌

鬆下、三菱、西門子進口品牌(或同檔次一線進口品牌，其它不合格）

√

6

PLC品牌

鬆下、三菱、西門子進口品牌(或同檔次一線進口品牌，其它不合格）

√

7

全自動噴塗機

噴塗精度

定位精度±200um

√

8

重複精度±200um

√

9

編程

手/自動均可

√

10

排風

自動排風係統

√

11

x、y軸移動速度

0-1000MM/s

√

12

Z、U軸移動速度

0-400MM/s

√

13

Z軸高度

0-200MM

√

14

噴頭

頭部雙閥配置針式與(yu) （噴霧式左右45°角噴塗能力5-10mm寬度）

√

15

軸數

X、Y、Z、U

√

16

噴塗範圍及精度

噴塗範圍≥550mm*550mm，噴塗閥需精細化，噴塗厚度均勻，差異在0.1mm之內(nei) ；

√

17

導軌寬窄調幅方式

自動調節

√

18

導軌運行速度

0-5m/min

√

19

膠閥

針式膠閥、霧化閥、（適用矽膠三防漆

√

20

流向

流向可任意更改

√

21

氣罐

采用中小型氣罐

√

22

清洗方式

自動清洗

√

23

絲(si) 杆、滑塊

采用知名大品牌

√

24

伺服控製器

采用鬆下、三菱、西門子進口品牌三選一

√

25

軟件控製係統

采用研華工控電腦+IO板控製

√

26

周期時間

250*250mmPCB 22秒內(nei) 完成

√

備注：噴塗線各段設備規格參數請參照上述“通用參數”，若配置關(guan) 鍵電器品牌外則需要配置同類型同檔次品牌（與(yu) 鬆下、三菱同類進口一線品牌）

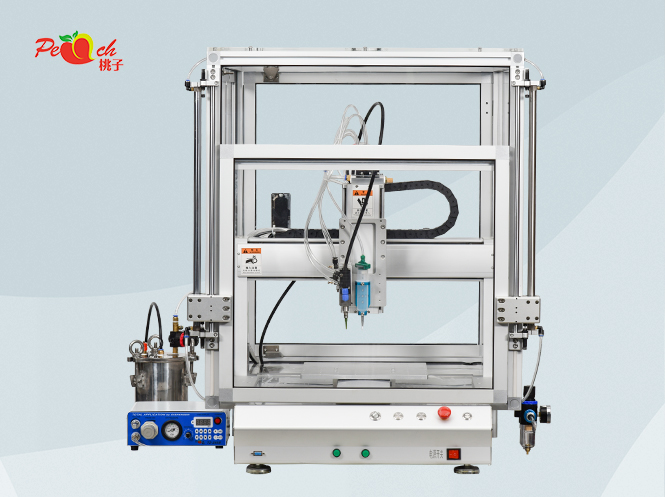

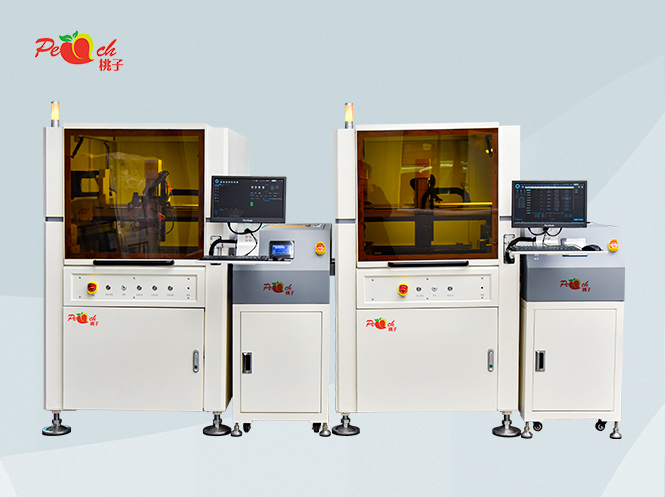

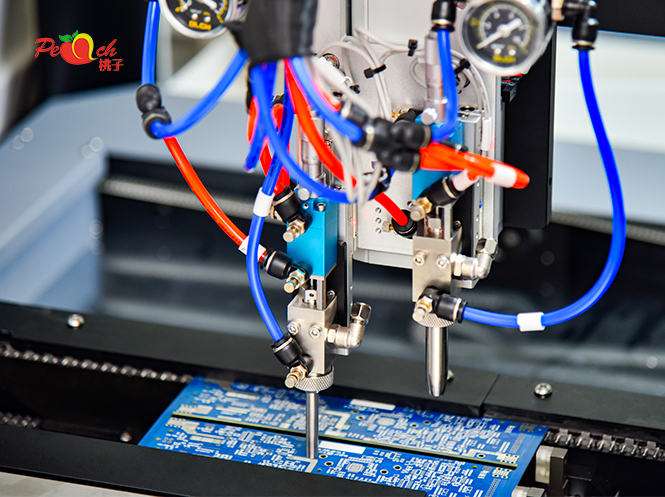

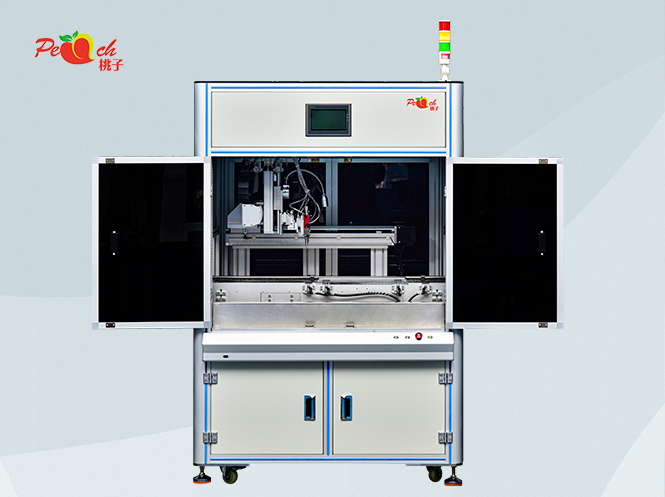

樣品圖片
